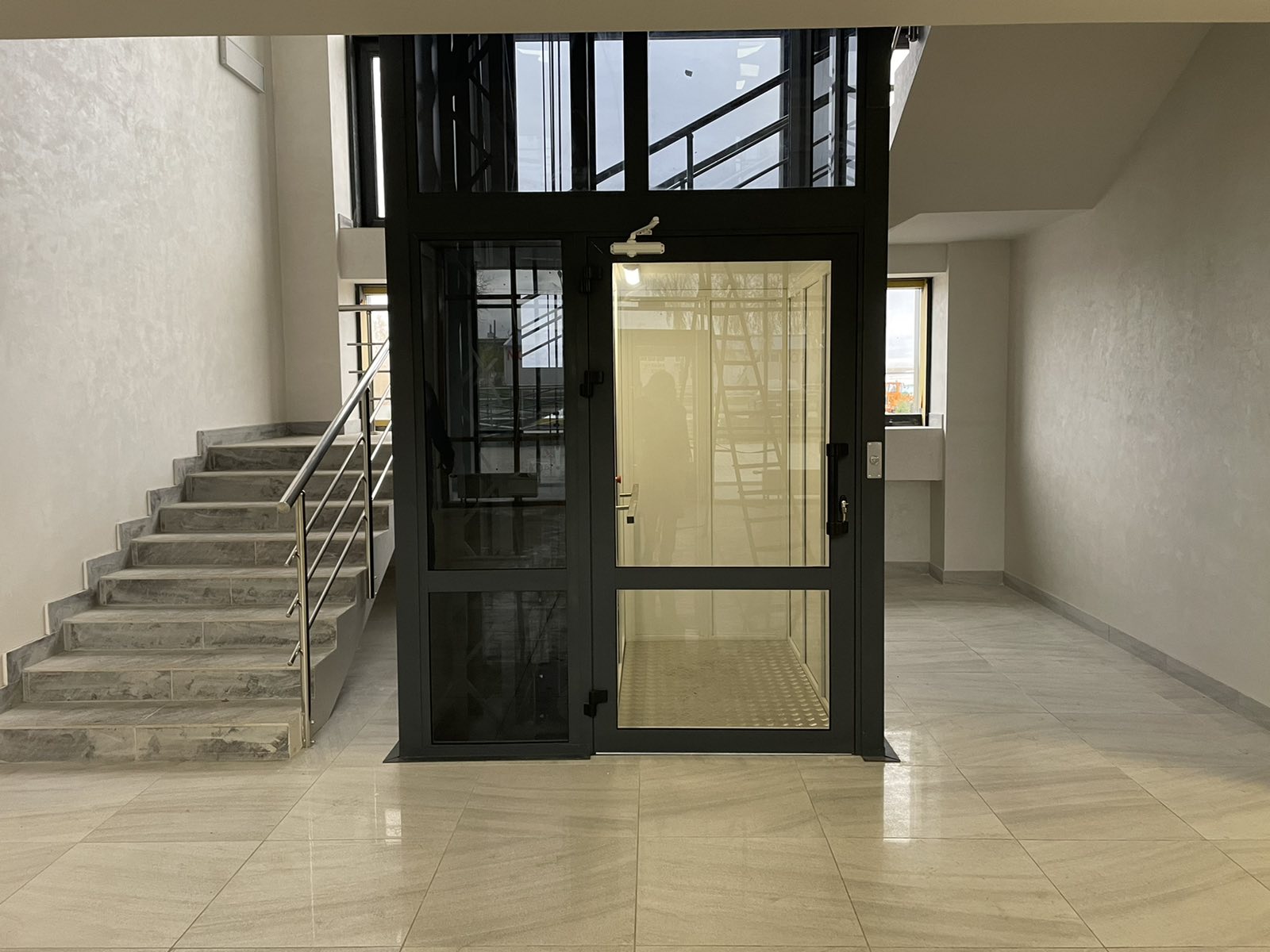

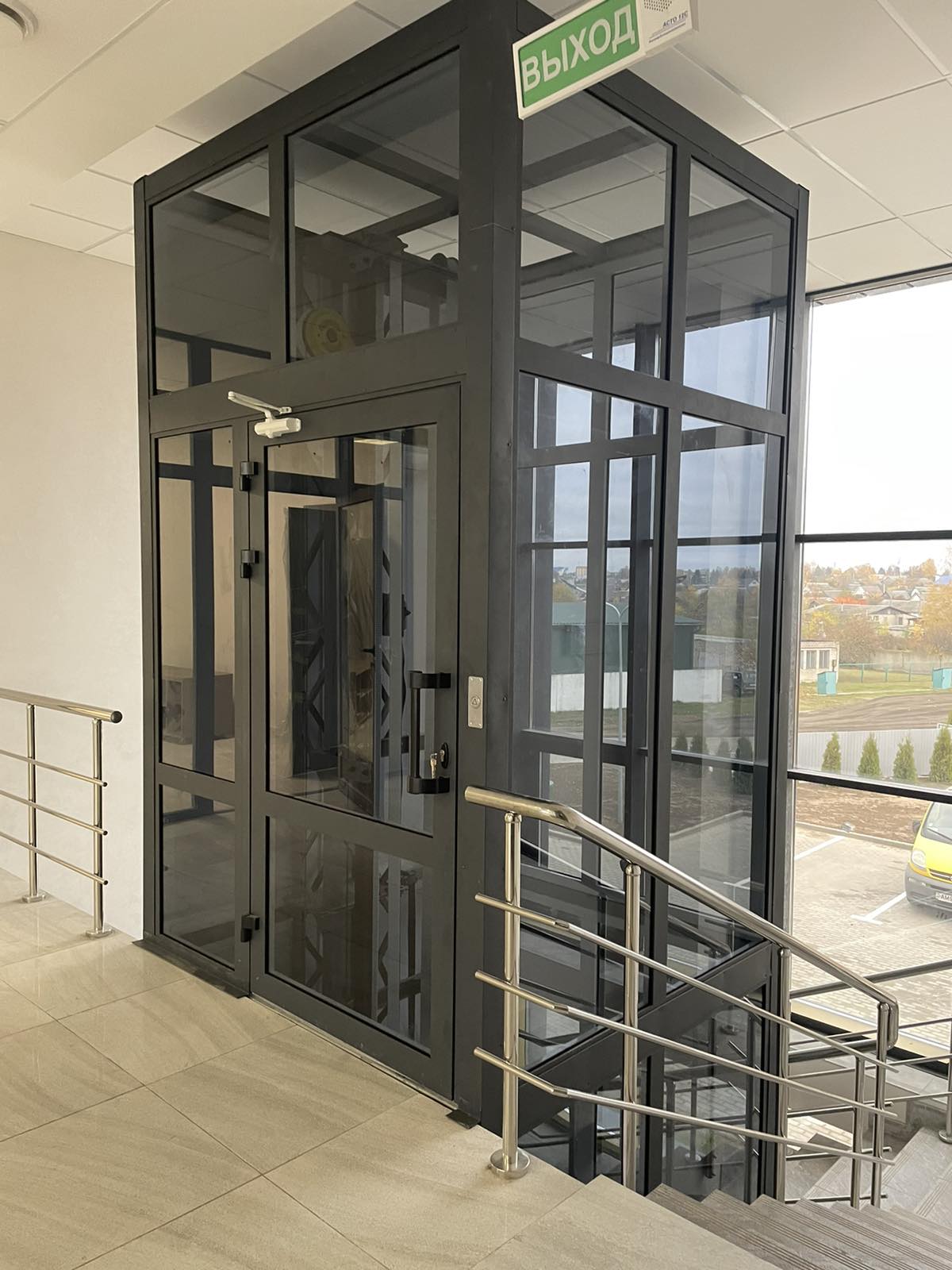

Вертикальный подъемник закрытого типа
Описание
Вертикальный подъемник закрытого типа НС.ПВШ.225 (закрытого типа, с высотой подъема свыше 2-х метров) предназначен для использования маломобильными группами населения в аэропортах, гостиницах, стадионах и других общественных местах.
Устройство платформы настолько универсально что позволяет использовать ее как в готовой бетонной или кирпичной шахте заказчика, так и шахте изготовленной производителем подъёмной платформы.

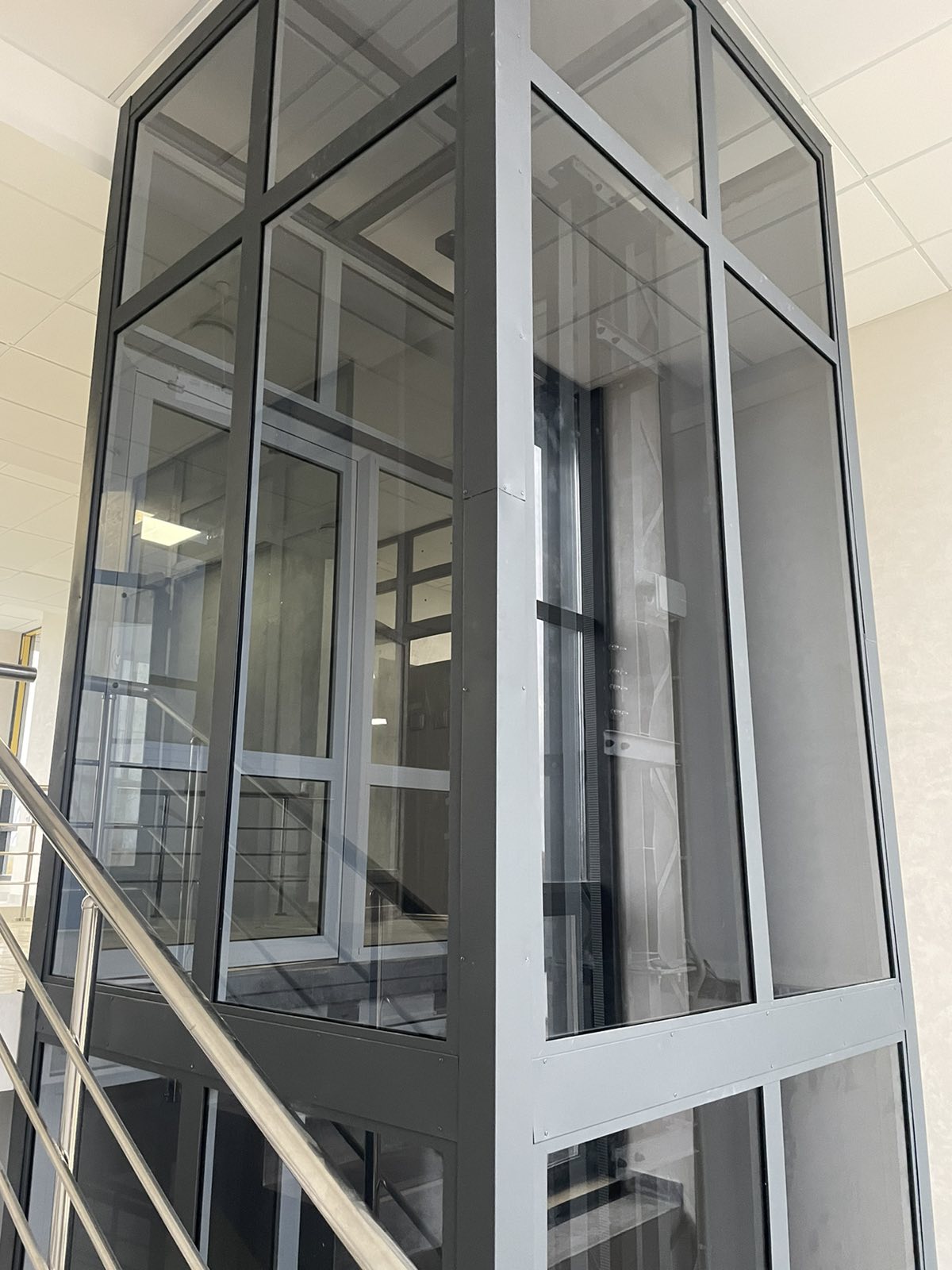

Отсутствие машинного помещения и приямка позволяют использовать подъемник при дефиците места для установки. Использование алюминия в качестве материала шахты позволяют гармонично вписать подъемник в фасад здания или сделать его хорошим дополнением интерьера.
Шахта производителя может быть выполнена также из панелей ПВХ с использованием стеклопакетов или глухих сендвич-панелей.
Подъемники бывают следующих видов:
В зависимости от места установки:
– внутри здания;
– снаружи здания.
В зависимости от используемого привода:
– канатный привод;
– винт-гайка;
– цепной.
В зависимости от материала шахты:
– шахта из ПВХ;
– шахта из алюминия.
Управление
Смешанное кнопочное (от этажных вызывных постов и от кнопок на платформе).
Преимущества:
– возможна установка как внутри здания, так и снаружи;
– плавный пуск и остановка подъёмника за счет использования частотного преобразователя;
– антивандальное исполнение;
– наличие систем безопасности;
– наличие сертификата собственного производства, сертификата формы СТ-1 и сертификата системы менеджмента качества ISO 9001;
– всё низковольтное оборудование, применяемое при производстве платформ для маломобильных групп населения, соответствует ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств;
– простота и легкость в использовании.
Системы безопасности:
– система ловителей;
– антискользящее покрытие;
– плавный пуск и остановка;
– система эвакуации пассажира при отключении электроэнергии (автономное функционирование платформы);
– наличие датчиков системы безопасности;
– защита от перегрева двигателя;
– концевой выключатель при обрыве троса/износе гайки винта.
Технические характеристики
| Вместимость, чел. | 1 |
| Грузоподъёмность, кг | 225 |
| Мощность двигателя, кВт | 2,2 |
| Скорость подъёма, м/с | 0,2…0,5 |
| Количество остановок | не более 6 |
| Высота подъёма, м | не более 12 м |
| Тип платформы | проходная/непроходная |
| Габариты платформы (ШхГ), мм | 900×1600 |
| Габариты шахты (ШхГ), мм (возможно изготовление по размерам заказчика) | 1500×1780 |
| Габариты дверного проёма (ШхВ), мм | 900×2000 |
| Характеристика электрической сети | 220/380 В, 50 Гц |
| Вид главного привода | электрический |
| Условия эксплуатации | Температура воздуха окружающей среды от -20 °С до +40 °С. Относительная влажность не более 80 % при температуре +25 °С |
Стандартная комплектация
- алюминиевая шахта в разобранном виде со стеклами и сэндвич-панелями;
- платформа с рабочим органом;
- направляющие с кронштейнами;
- основание шахты с аварийным механизмом эвакуации;
- паспорт, руководство по монтажу, руководство по техническому обслуживанию, руководство по эксплуатации.
Дополнительная комплектация
- светодиодная подсветка платформы
- звуковая индикация остановки
- световая индикация остановки
- LCD-дисплей на платформе с индикацией остановки, направления движения и даты
- LCD-дисплей на этажах с индикацией места нахождения платформы и направления движения
